（接上）啟動空壓機前，按照通球掃線前確定的跟蹤點安排人員蹲守，用通過檢測儀檢測，一旦清管器通過，立即通知下一班蹲守人員，并做好清管器通過時間的記錄，轉移到另一蹲守點。

2）泄壓

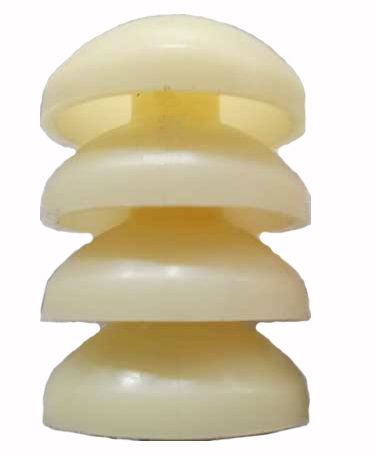

清管器運行至收球筒后，開始大量排氣，說明清管順利完成，待氣體排盡、壓力回零后可打開收球筒，取出清管器，檢查清管器皮碗的外型尺寸變化、劃傷程度，對磨損較大的皮碗進行更換。

6.2.5測徑施工方案

清管合格后，使用測徑器對管道進行測徑。測徑程序：

1）施工準備

測徑板采用鋁質測徑板，測徑板直徑為測徑段最大壁厚鋼管或彎頭（管）內徑的90%（D=0.3904m）。打開發球筒快裝法蘭，將測徑器裝入發球筒。

2）測徑檢查

開啟空壓機，空壓機排量控制在30m3/min以內，確保測徑器前進速度在1.2m/s以下，避免過快的發送速度導致測徑板的意外損傷。注意排量穩定，速度均衡，推力范圍保持在0.2～0.3MPa。

3）測徑板通過管段后無變形、褶皺即視為合格。

4）管道清管、測徑合格后，將收發球裝置拆除，安裝連通閥門，進行試壓準備。

5）管道至少清掃2遍，清掃出口無雜物排出及排出空氣目測為無色、透明，則認為清管合格，否則重新進行掃線，直到清管合格為止。

6）清管（測徑）完畢，經專職質檢員現場確認清管（測徑）合格后，技術員填寫清管（測徑）記錄并請監理簽字。

6.3 管道試壓

6.3.1 試壓參數計算

本段管線試壓采用水壓試驗，試壓介質選用符合設計要求的潔凈水。

根據設計說明的規定：本工程試壓時，將管材最低屈服強度的0.9倍作為管材的承壓上限。

6.3.2試壓參數表

強度試驗：10 Mpa

嚴密性試驗：8 Mpa

二級地區輸氣管道壓力值(Mpa)：4

穩壓時間：24

合格標準：不破裂、無泄漏

壓降不大于1% 試驗壓力值，且不大于0.1MPa

6.3.3試壓準備

1）試壓設備和試壓管線50m范圍內在升壓過程中為試壓禁區，管段試壓前先劃出防護帶，并用小旗標明，設專人把守，非試壓人員不得進入。

2）試壓使用的壓力表、安全閥及有關設備必須齊全且處于良好的工作狀態。壓力表精度不小于1.5級，量程為試驗壓力的1.5倍，表盤直徑不小于150mm，最小讀數每格不大于0.05MPa。

3）試壓裝置，包括閥門和管道應經過試壓檢驗后方能使用。現場開孔和焊接應符合壓力容器制造、安裝有關標準的規定。試壓前封頭焊道和臨時管線焊口必須按試壓焊口要求進行無損檢測。

4）試壓管端流程安裝

在管線首端放入清管器，清管器距管口2m，然后在管線首端焊接橢圓型封頭，安裝清水注入管、注入管控制閥、放空管線及壓力表、溫度計套；在管線末端安裝放空及排水管、壓力表、溫度計套、試壓封頭。封頭在使用前進行壓力試驗，試驗合格后方可使用。

5）用1臺往復式高壓泵打壓, 另外選用電焊機2臺、電子定位信號發射器1套、通過指示儀2套。
