一、掃線目的及管線情況綜述

承德嘉拓設備公司承接的DN150氧氣管線清理，項目位于北京市大興區，自建設至今未曾使用，一直內充氮氣保護。廠方要求使用前確認管線內清潔程度，清除管內大顆粒物體，以確保輸送氧氣的清潔，管線全長500余米，并地下穿越京沈高速公路一次，經過勘察論證，我公司認為采用PIG方法清掃該管線既經濟合理，又節約工期，是一種非常合適的清掃方法。

三、掃線范圍

掃線的工作量依據廠方提供的數據，包括:氧氣管線一條，全長500余米。

四、掃線前的準備工作

1、掃線方案選擇:根據管道內部情況及其地理環境，雙方一致認為使用壓縮氮氣發射聚氨酯PIG和聚氨酯帶剛刷PIG能達到較好的清掃效果.

2、制作、安裝發射器

我方提供制作方案及圖紙，廠方負責制作與安裝。

3、公用工程條件

廠方提供可供推動PIG運行的壓縮氮氣。

五、清掃步驟和監測方法

1、掃線步驟:

(1) 打開發射器盲板;

(2) 把PIG從發射器塞入管道;

(3) 擰緊發射器蓋;

(4) 打開控制閥PIG開始在管內運行,同時沿途跟蹤定位;

(5) PIG出來后持續氮氣吹掃一段時間，重復下一次發射至清掃結束.

2、監測方法:

根據管線的具體情況,每隔50米─100米選擇一個合適的位置作為跟蹤點,或者選擇特殊位置(高速路兩端)作為跟蹤點.確保PIG的運行在控制范圍內.如超過預定時間15─30分鐘PIG未到達預定地點,則抽調機動檢測人員在卡定的兩個區間內移動查找定位.

六、清洗質量要求

根據甲方的要求,本次清洗應達到如下標準：

PIG掃線通過，管內無大顆粒物體殘留。

七、出現故障時的處理

在PIG清掃施工中,即便是準備工作相當完善,在實際施工過程中還可能存在一些不可預見因素,如PIG在管道內被管道安裝時的遺留物或帶入的異物堵住或卡住,為了避免因此影響正常生產,在施工前需按較壞的情況考慮,一旦出現堵卡現象,可采用開挖管線等方式排除故障,施工前需做好這方面的準備工作.

八、PIG清掃總結

   在PIG清掃工作全部結束后，整理有關分析測試數據，結合清掃過程中出現的問題向生產廠方提交PIG清掃總結報告。

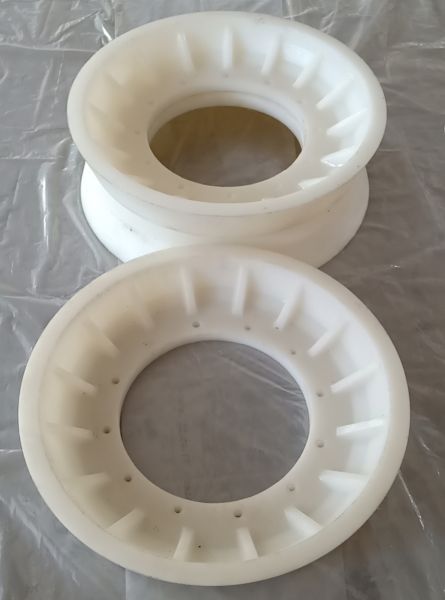

承德嘉拓公司專業制造清管器
