橡膠球清管球說明書

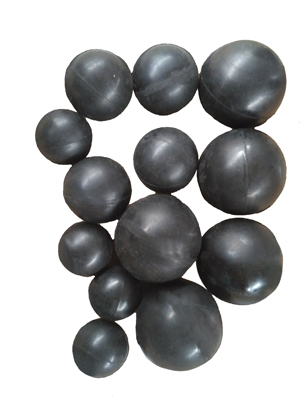

橡膠球清管球是我公司結合多年的清管實踐，運用先進生產設備、結合現場應用情況反饋，聯合優質原料廠家精心制造，橡膠清管球是以氯丁橡膠為原料，經模壓硫化制成的油、氣管道清管球。
橡膠清管球結構示意圖
1、制造標準引用規范文件
GB/t191-2000包裝儲運標志圖示。
GB/t528-1998硫化橡膠或熱塑橡膠拉伸力應變才性能的測定。
GB/t531-1999橡膠袖珍硬度計壓入硬度試驗方法。
GB/t1862-1994硫化橡膠耐液體試驗方法。
GB3512-2001硫化熱空氣老化試驗方法。
2、橡膠清管球外觀要求:
清管球表面應光滑，模具型腔粗糙度不得大于ra6.3球面允許流痕、凸凹面。(球嘴孔處除外)但深度不得大于1mm，面積小于6mm2。
3、注壓孔要求
清管球注壓口的金屬部分與橡膠體應粘合牢固，不得出現分層和脫落。氣門芯采用輪胎通用氣門芯，要求密封良好無泄漏。
清管球原料技術指標
項目指標
址斷強度mpa>13
拉斷伸長率%>300
永久變形率%<25
硬度邵爾a 60±5
老化系數70oCx48<0.66
耐磨性ml/1.6<0.5
脆性溫度oC>一35
耐油 重量變化率%
(120號汽油75份+苯25份，18oC一28oC
耐油體積變化率%(20號機油100oC±2oCx24h)X24h<+20)
清管球外徑尺寸誤差要求>+5，-7
清管球球壁厚度尺寸要求<管道內徑的1/10
4、產品特點：
橡膠球清管器具有產品尺寸精確、質量穩定、結構合理，專業應對管道彎曲半徑小，管道情況復雜，憑借優越性能，能有效降低工程施工造價。已廣泛應用于（水、燃?xì)狻⒂推贰⒒ぴ噭┑冉橘|(zhì)）各種管道的清管作業。
5、橡膠球清管器相關技術參數
1、工作介質溫度：—40℃---120℃
2、產品整體直徑：1.05倍DN
3、產品最佳運行速度：1米/秒
4、產品最小通過彎曲半徑：r應滿足≧1倍DN
5、產品最大承壓≦10Mpa
6、 儲存：
陰涼、干燥處存放，防火、防紫外線老化。
