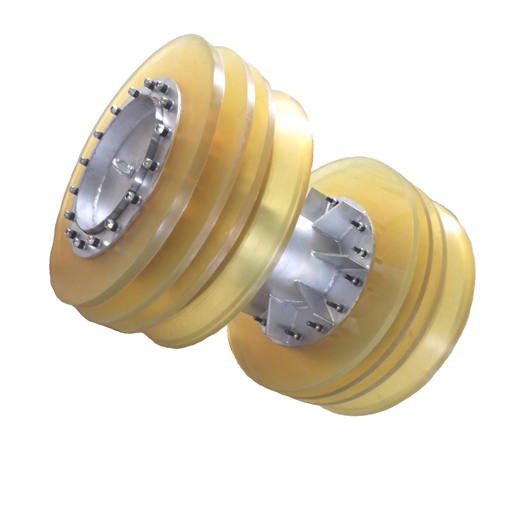

組合式機械清管器

一、用途:

     組合式機械清管器是由清管器支撐板（又叫導向板）、密封板、杯型皮碗組合成的多用途清管器。

     清管器密封部件全部采用MDI原料，同時會配裝粗直徑鋼絲的鋼絲刷，主要是用于超長管線、海底管線、特殊管線等長輸管線應用。

    清管器利用支撐板和鋼絲刷支撐清管器重量，密封板配件的刮擦清潔能力，密封皮碗的大面積密封功能，來完成超長管線的清管作業。

二、產品技術參數

 1、工作介質溫度：—40℃---90℃

2、介質：原油、成品油、水、煤漿、空氣、天然氣、煤氣等

3、產品整體長度：1.4倍DN

4、產品最佳運行速度：≦5米/秒（高的運行速度會降低產品性能）

5、產品最小通過彎曲半徑：OD≦150mm時，r應滿足≧2.5DN

OD≧150mm時，r應滿足≧1.5倍DN

6、產品整體長度：組合型≧1.5倍DN

7、產品規范應用標準

      GB-50369油氣長輸管道工程施工及驗收規范

       GB/T-528 硫化橡膠或熱塑性橡膠拉伸應力及應變性能測定

      GB/T-529硫化橡膠或熱塑性橡膠撕裂強度的測定

       GB/T-531 硫化橡膠或熱塑性橡膠壓入硬度實驗方法

       GB/T-1689 硫化橡膠耐磨性能的測定（阿克隆磨耗機）

MDI料邵氏85硬度材料性能表

硬度（邵氏A）  85-90

300%定伸強度（Mpa）>15

拉伸強度（Mpa）> 55

拉斷伸長率（%）>450

撕裂強度（KN/M）>92

磨耗（CC/1.61）<0.01

三、組合式清管器使用：

   組合式清管器在用作管線清管掃線或排水作業時，應根據不同管徑和管線長度，選用合適排量的出口壓力的空壓機或水泵。在做輸油管線刮蠟和輸氣管線排水作業時，其介質工作動力可以是輸送介質的壓力。

特別說明：組合式清管器推動壓力會略高于常規清管器。

MDI原料產品具有高耐磨、耐低溫、回彈好、通過能力強等優點。

產品可根據設計要求進行各種組合，可定制組合鋼絲刷、測徑板、磁力架、管道跟蹤儀、檢測器等，用于長輸?shù)墓艿狼謇?、檢測等各種管道工作任務的完成。

 注意事項：密封部件最小外徑小于管道內徑時，應更換新的密封部件。

四、儲存：

  陰涼、干燥處存放，防火、防紫外線老化。

承德嘉拓設備制造有限公司
